Classe "S"

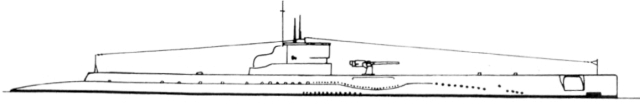

Silhouette des sous-marins de Classe S

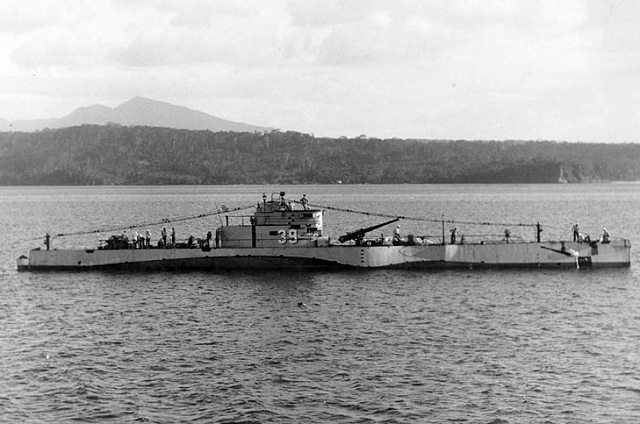

Sous-marin S-39 (© http://www.history.navy.mil/photos/images/h51000/h51828.jpg)
Sous-marin S-39 (© http://www.history.navy.mil/)

Classe "S"
NOMBRE
 Groupe 1 : 25
Groupe 2 : 7
Groupe 3 : 6
Groupe 4 : 1
SOUS-MARIN
CHANTIERS DE CONSTRUCTION
ANNÉES DE CONSTRUCTION
Groupe 1 :
S-1  (SS-105)  : Fore River, Quincy, Massachusetts (1918)
S-18 (SS-123) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-19 (SS-124) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-20 (SS-125) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-21 (SS-126) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-22 (SS-127) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-23 (SS-128) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-24 (SS-129) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-25 (SS-130) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-26 (SS-131) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-27 (SS-132) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-28 (SS-133) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-29 (SS-134) : Bethehem Steel, Quincy, Massachusetts (1920-1922)
S-30 (SS-135) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-31 (SS-136) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-32 (SS-137) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-33 (SS-138) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-34 (SS-139) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-35 (SS-140) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-36 (SS-141) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-37 (SS-142) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-38 (SS-143) : Bethehem Steel, Quincy, Massachusetts (1918-1921)
S-39 (SS-144) : Bethlehem Shipbuilding Corporation, San Francisco, Californie (1918-1921)
S-40 (SS-145) : Bethlehem Shipbuilding Corporation, San Francisco, Californie (1918-1921)
S-41 (SS-146) : Bethlehem Shipbuilding Corporation, San Francisco, Californie (1918-1921)
Groupe 2 :
S-11 (SS-116) : Portsmouth Navy Yard, Kittery, Maine (1921)
S-12 (SS-117) : Portsmouth Navy Yard, Kittery, Maine (1921)
S-13 (SS-118) : Portsmouth Navy Yard, Kittery, Maine (1921)
S-14 (SS-119) : Lake Torpedo Boat, Bridgeport, Connecticut (1919-1920)
S-15 (SS-120) : Lake Torpedo Boat, Bridgeport, Connecticut (1919-1920)
S-16 (SS-121) : Lake Torpedo Boat, Bridgeport, Connecticut (1919-1920)
S-17 (SS-122) : Lake Torpedo Boat, Bridgeport, Connecticut (1919-1920)
Groupe 3 :
S-42 (SS-147) : Bethehem Steel, Quincy, Massachusetts (1923-1924)
S-43 (SS-148) : Bethehem Steel, Quincy, Massachusetts (1923-1924)
S-44 (SS-149) : Bethehem Steel, Quincy, Massachusetts (1923-1924)
S-45 (SS-150) : Bethehem Steel, Quincy, Massachusetts (1923-1924)
S-46 (SS-151) : Bethehem Steel, Quincy, Massachusetts (1923-1924)
S-47 (SS-152) : Bethehem Steel, Quincy, Massachusetts (1923-1924)
Groupe 3 :
S-48 (SS-153) : Bethehem Steel, Quincy, Massachusetts (1921)
DÉPLACEMENT Groupe 1
Surface/Plongée
854/1062 tonnes
DÉPLACEMENT Groupe 2
Surface/Plongée
876/1092 tonnes
DÉPLACEMENT Groupe 3
Surface/Plongée
906/1126 tonnes
DÉPLACEMENT Groupe 4
Surface/Plongée
903/1230 tonnes
DIMENSIONS Groupe 1
66,50 x 6,10 x 4,60 mètres
DIMENSIONS Groupe 2
70,20 x 6,60 x 3,70 mètres
DIMENSIONS Groupe 3
68,40 x 6,10 x 4,60 mètres
DIMENSIONS Groupe 4
81,20x 6,50 x 3,30 mètres
IMMERSION
60 mètres
PUISSANCE Groupe 1
Surface/Plongée
1200 HP/1500 HP
PUISSANCE Groupe 2
Surface/Plongée
2000 HP/1200 HP
PUISSANCE Groupe 3
Surface/Plongée
1200 HP/1500 HP
PUISSANCE Groupe 4
Surface/Plongée
1800 HP/1500 HP
PROPULSION Groupe 1
2 moteurs Diesel New London Ship & Engine Company (NELSECO)
2 moteurs électriques Electro Dynamic (S1, S-30, S-35), Ridgeway (S-18, S-20, S-29) ou General Electric (S-36 à S-41)
Batterie Exide de 120 éléments
2 hélices
PROPULSION Groupe 2
2 moteurs Diesel MAN (S-3 à S-13) ou Busch-Sulzer (S-14 à S-17)
2 moteurs électriques Westinghouse
Batterie Exide de 120 éléments
2 hélices
PROPULSION Groupe 3
2 moteurs Diesel New London Ship & Engine Company (NELSECO diesels)
2 moteurs électriques Electro-Dynamic
Batterie Exide de 120 éléments
2 hélices
PROPULSION Groupe 4
2 moteurs Diesel Busch-Sulzer
2 moteurs électriques Ridgway
Batterie Exide de 120 éléments
2 hélices
GAS-OIL
Groupe 1 : 168 tonnes
Groupe 2 : 148 tonnes
Groupe 3 : 185 tonnes (168 tonnes selon une autre source)
Groupe 4 : 177 tonnes
VITESSE Groupe 1
Surface/Plongée
14,5/11 nœuds
VITESSE Groupe 2
Surface/Plongée
15/11 nœuds
VITESSE Groupe 3
Surface/Plongée
14,5/11 nœuds
VITESSE Groupe 4
Surface/Plongée
14,5/11 nœuds
AUTONOMIE
En surface : 5000 nautiques à 10 nœuds
ÉQUIPAGE
42 hommes
ARMEMENT
4 tubes lance-torpilles à l'avant (et un à l'arrière pour les S-11, S-12, S-13 et S-48) de Ø 533mm
12 torpilles (14 pour les S-11, S-12, S-13 et S-48)
1 canon de 102/50 ou 76/50
2 mitrailleuses de 12,7mm
HP : Horsepower : 746 watts


- Sous-marins conçus à la fin de la Première Guerre mondiale. Bien qu'ils appartiennent à la même classe, qui comprend au départ 51 unités, les différents groupes différent sensiblement entre eux. Profondeur maximale d'utilisation : 60 mètres. Alimentation maximale en carburant : 148 à 185 tonnes de gazole.
- Les S1, 21, 22, 24, 25 et 29 sont cédés à la Grande-Bretagne (P-552-555, 551 et 556).


Date Lieu Nom
1941 - S-25 (radié du service)
1942 Atlantique S-26 (détruit après une collision avec l'USS "Sturdy")
1942 Pacifique S-27, S-27, S-28 (coulés après incidents)
S-36 (coulé après incidents)
S-44 (coulé par action ennemie)
S-1, S-21, S-22, SS-24, SS-29 (radiés du service)
1945-1946 - S-11-18, 20, 23, 30-35, 37, 38, 40-43, 45-48 (radiés du service)


Source : "I SOMMERGIBILI DELLA SECONDA GUERRA MONDIALE" d'Erminio Bagnasco chez Ermano Albertelli Editore.
