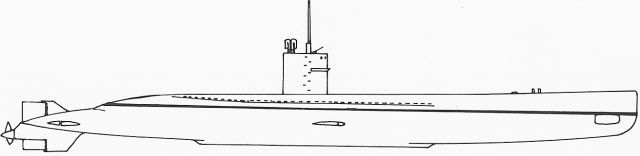

Ha-201
|
Type
|
Sen Taka Sho - Sous-marin côtier
(*)
|
|
Années de construction
|
1943-1944
|
|
Chantiers de construction
|
Ha 201 à Ha 211 : Arsenal de
Sasebo
Ha 212 : Kawasaki, Tanagawa Ha 217, Ha 218, Ha 219, Ha 228, Ha 229 : Arsenal de Sasebo Ha 213 : Kawasaki, Kobe Ha 221 : Kawasaki, Tanagawa Ha 214 : Kawasaki, Kobe Ha 216 : Arsenal de Sasebo Ha 220 & Ha 222 : Kawasaki, Tanagawa Ha 223 : Kawasaki, Kobe Ha 224 à Ha 27 : Mitsubishi, Kobe Ha 230 à Ha 232 : Arsenal de Sasebo Ha 233 : Kawasaki, Tanagawa Ha 234 : Kawasaki, Kobe Ha 235 : Kawasaki, Tanagawa Ha 236 : Kawasaki, Kobe Ha 237 à Ha 240 : ? Ha 241 à Ha 245 : Arsenal de Sasebo Ha 246 : Kawasaki, Tanagawa Ha 247-Ha 249 : Kawasaki, Kobe Ha 250-Ha 253:: Mitsubishi, Kobe Ha 254-Ha 258 : Arsenal de Sasebo Ha 259-Ha262 : Kawasaki, Kobe Ha 263-Ha 266 : Mitsubishi, Kobe Ha 267-Ha 271 : Arsenal de Sasebo Ha 2èé-Ha 275 : Kawasaki, Kobe Ha 276- Ha 279 : Mitsubishi, Kobe |
|
Sous-Marins
|
Ha 201, Ha 205, Ha 207, Ha 210 et Ha 216 : Mis
en service
Pour les autres non terminés, détruits sur cales etc... |
|
Déplacement
|
standard : 325 tonnes
Normal en surface : 382 tonnes En plongée : 440 tonnes |
|
Longueur
|
53 mètres
|
|
Largeur
|
4 mètres
|
|
Hauteur
|
3,44 mètres
|
|
Autonomie en plongée
|
50 heures à 2 nœuds
|
|
Immersion max
|
100 mètres
|
|
Temps pour plonger
|
30 secondes
|
|
Vitesse (Surface/Plongée)
|
10,5/13 nœuds
|
|
Armement
|
2 tubes lance-torpilles, Type 95, 21"
4 torpilles, Type 95 |
|
Batteries
|
6700 AH
120 éléments 240 volts |
|
Moteurs
|
1 de 6 cylindres, 4 temps de 400 cv
|
|
Moteurs auxiliaires
|
1 simple de 1250 cv, Type E, Mod.1 et 1 de 32
cv
|
|
Coque
|
Acier moyen, coque soudée
Ø 3,6 mètres Épaisseur 14mm |
|
Gas-Oil
|
24,1 tonnes
|
|
Autonomie
|
3000 nautiques à 10 nœuds
|
|
Périscope
|
1 Type 88, 7 mètres
|
|
Équipage
|
3 Officiers et 19 hommes
|
|
Notes
|
* Sen Sui Kan Taka Sho = Sous-marin rapide
petit.
|
