Base Sous-Marine de Saint-Nazaire
Plan avec les alvéoles et différents magasins et ateliers



U-Bunker

Dessin de Patrick Fleuridas

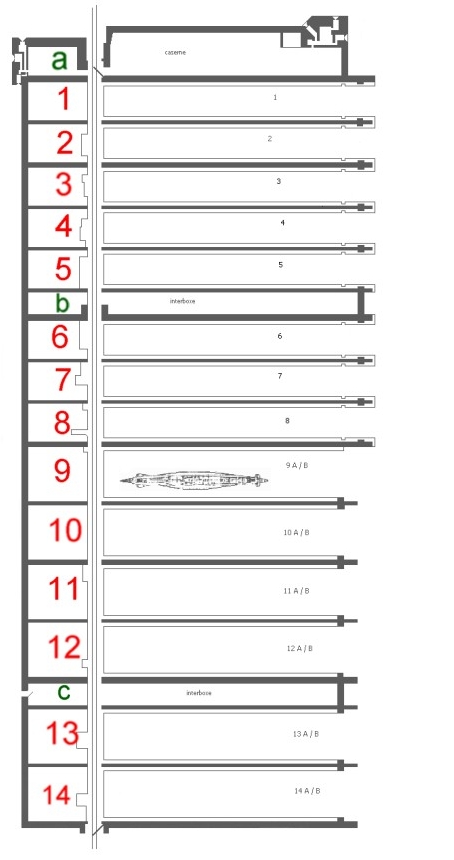

- Repère 'a' : Le long de l'alvéole n°1 : Bureau, Boulangerie et 2 magasins.
- Repère 'a' : Sur l'arrière : stations de pompage.
- Repère '1' : 4 magasins, 1 vestiaire, 1 menuiserie et 1 local radio.
- Repère '2' : 1 atelier d'artillerie, 1 armurerie, 1 bureau, 1 magasin et une armoire à fusibles.
- Repère '3' : 2 bureaux, 1 atelier naval et une armoire à fusibles.
- Repère '4' : 2 magasins, 1 atelier forges et soudure, 1 salle à tracer, 1 labo photographique et 1 armoire à fusibles.
- Repère '5' : 2 magasins, 1 centrale électrique, 1 bureau et 2 armoires à fusibles.
- Repère 'b' : 2 magasins et 6 bureaux.
- Interbox : 2 magasins, 1 local munitions, 1 cabinet dentaire, 2 laboratoires, 2 ateliers de peinture, des chambres et 1 réservoir d'eau.
- Repère '6' : 1 centrale téléphone, 1 centrale électrique, 1 bureau et 2 armoires à fusibles.
- Repère '7' : 1 magasin, 1 atelier pour périscopes, 1 atelier pour moteurs, 1 atelier outillage, 1 atelier soudure, 1 labo photographique et 1 armoire à fusibles.
- Repère '8' : 1 bureau, 1 local à matériel pour U-Boote, 1 local matériel divers, 1 local pour bouteilles d'oxygène et 1 armoire à fusibles.
- Repère '9' : 1 magasin, 1 bureau, 1 local pour bouteilles d'oxygène et un serrurerie.
- Repère '10' : 3 magasins, 1 atelier de réparation et 1 atelier machines.
- Repère '11' : 1 magasin, 1 atelier de tournage, 1 atelier de réparation, 1 atelier de pression et 1 atelier pour soupapes.
- Repère '12' : 2 magasins, 1 bureau, 1 atelier machine et 1 armoire à fusibles.
- Repère 'c' : 1 magasin, 1 centrale téléphonique, 1 standard téléphonique, 1 standard téléphonique automatique, 3 bureaux, 1 local radio, 1 atelier machines et 1 local accus.
- Interbox : 1 local pour matériel incendie, chambres et 10 magasins.
- Repère '13' : 1 bureau, 2 magasins, 1 local compresseurs d'air, 1 atelier moteurs et 1 armoire à fusibles.
- Repère '14' : 2 magasins, 1 atelier moteurs, 1 salle d'opération, 1 local entrepôt de médicaments et 1 armoire à fusibles.



U-Bunker

Dessin de Patrick Fleuridas
