SEEHUND (Suite)

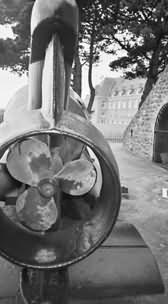

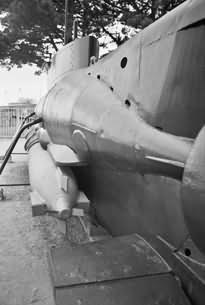

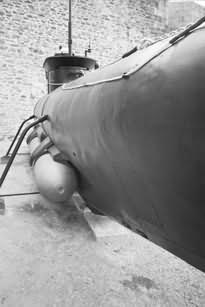

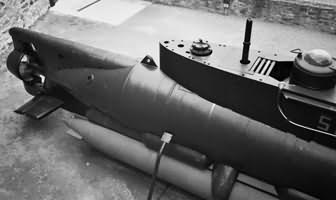

Ces photos ont été prises au Musée de la Marine de BREST

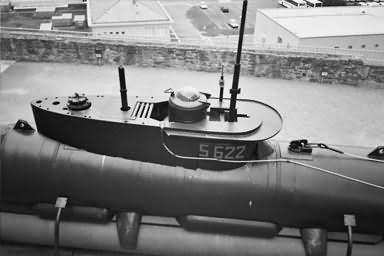

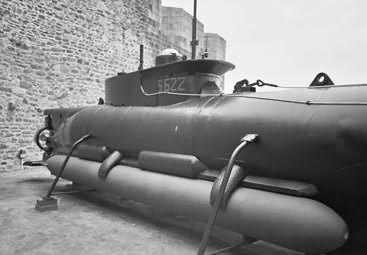

Le SEEHUND a servi dans la Marine Nationale sous le Numéro S 622.


Diaporama

Nom
SEEHUND (Phoque)
Kleinst U-boot Type XXVIIB modèle 127
Type
S 90
Dimensions
Longueur 11,87 mètres à 11,89 mètres hors tout
Largeur avec torpilles 1,67 mètre (1,84 mètres avec soutes extérieures)
Ø coque épaisse max 1,28 mètre
Tirant d'eau 1,52 mètre (1,74 mètres avec soutes extérieures)
Déplacement en Surface
14,9 à 15 tonnes
Déplacement en Plongée
16,5 tonnes
Déplacement avec soutes latérales
16,9 tonnes
Périscope rétractable
Type SRC/16 Zeis
Compas
A image lumineuse
Armement
2 torpilles G7e de 533 mm
Moteurs
Diesel Bussing Nag type 60, 4 cylindres de 60 à 80 cv à 1400 tr/mn avec réservoir de 575 litres
Moteur AEG-AV 76-Eto de torpille G7 de 25 cv avec batterie de Type 8 MAL 210 de 8 éléments
Puissance en Plongée
Normale : 12 cv
Maxi : 25 cv
Vitesse max
7,7 nœuds en surface
6 nœuds en plongée
Autonomie
270 milles à 7,7 nœuds en surface
500 milles à 7 nœuds aves soutes latérales
63 milles à 3 nœuds, ou 19 milles à 6 nœuds en plongée
Immersion périscopique
10 mètres
Immersion maxi opérationnelle
21 mètres (jusqu'à 25 mètres en pratique)
Immersion limite
30 mètres
Immersion limite (moteur coupé)
56 mètres
Equipage
2 hommes
