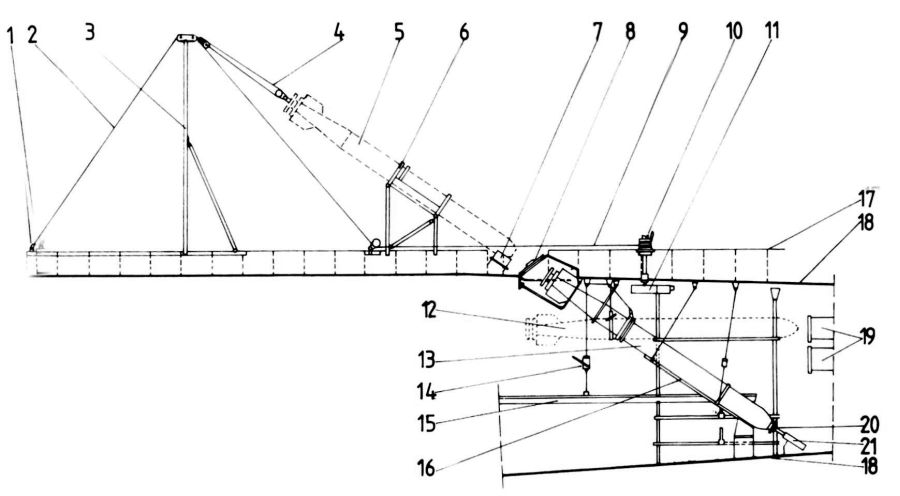

1 : Point d'amarrage sur le pont.
2 : Fil de tension.
3 : Poteau.
4 : Câble de sécurité pour la torpille.
5 : Torpille en cours de chargement.
6 : Berceau.
7 : Guide-nez.
|
8 : Porte avant de la trappe de chargement des
torpilles.
9 : Câble de chargement.
10 : Tête du treuil.
11 : Boîte de vitesses du treuil.
12 : Torpille en position de chargement pour rechargement.
13 : Torpille en deuxième position de chargement avant
arrimage.
14 : Cliquet à main.
|
15 : Plate-forme de rangement (Rance).
16 : Berceau de transport.
17 : Superstructure.
18 : Coque épaisse.
19 : Tubes lance-torpilles.
20 : Nez de la torpille.
21 : Butoir.
|
