Différents 'kiosques' du Type VII C




Kiosques (Turm) du Type VII C
Modèle I
Avec une plateforme arrière 'Wintergarten' (jardin d'hiver), équipée de Flak 2cm jumelés - Juin 1942 -
Modèle II
Avec deux plateformes de tir, équipées de Flack 2cm - Décembre 1942 -
Modèle III
Utilisé sur les VII D. Deux Flak de 2cm, côte à côte sur une même plateforme
Modèle IV
Deux canons Flak jumelés de 2cm, côte à côte sur la plateforme supérieure
Un 2cm (ou 3,7cm) sur la plateforme inférieure
Modèle V
Expérimental. Deux canons Flak jumelés de 2cm disposés côte à côte sur la plateforme supérieure
Deux canons Flak jumelés de 2cm disposés côte à côte sur la plateforme inférieure
Un autre sur une plateforme en avant du kiosque
Modèle VI
Expérimental. Deux canons Flak jumelés de 2cm disposés sur la plateforme supérieure
Un 3,7cm sur la plateforme disposés sur la plateforme inférieure
Deux 2cm jumelés disposés sur l'avant du kiosque
Modèle VII
Projet. Deux 3,7cm jumelés à l'avant
Deux 3,7cm jumelés à l'arrière du kiosque


Kiosque du Type VII C Modèle II
Modèle II


Kiosque du Type VII C Modèle V
Modèle V


Kiosque du Type VII C Modèle VI
Modèle VI

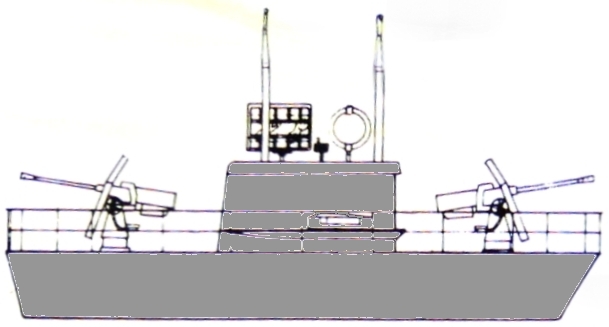

Kiosque du Type VII C Modèle VII
Modèle VII


Il est bon de rappeler que le kiosque est un compartiment situé entre le central et la passerelle (baignoire), où se trouve le barreur de direction et l'officier de quart lors de l'immersion périscopique.
En France, seuls les sous-marins d'après guerre de Type "Narval" possédaient un kiosque.
En fait, il faut plutôt dire : "massif" en français, "coning tower" en anglais ou "turm" en allemand et non "kiosque".
