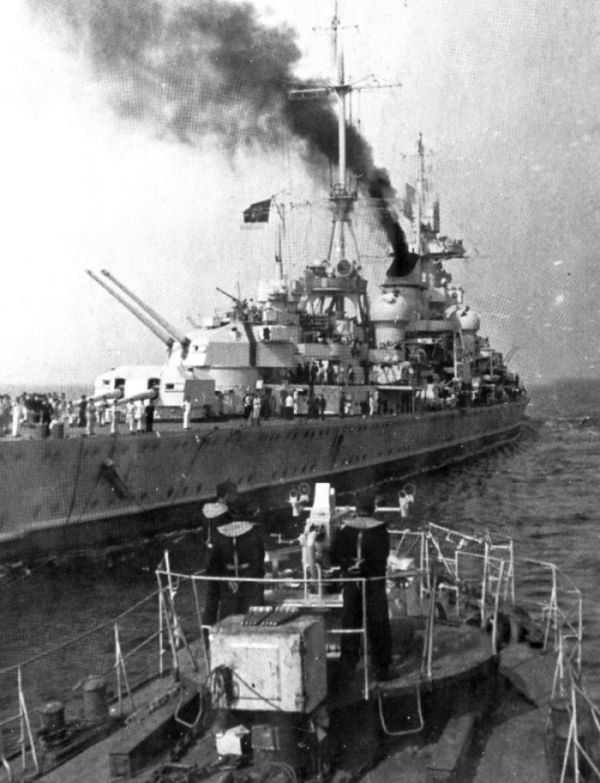

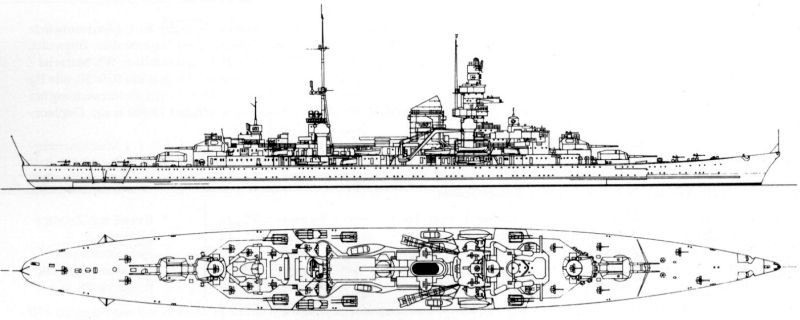

Chantiers de construction
|
Germaniawerft à Kiel
|
|
Mise sur cale
|
23 Avril 1936
|
|
Lancement
|
22 Août 1938
|
|
Armement
|
01 Août 1940
|
|
Coût
|
104 490 000 Reichsmark
|
|
Longueur flottaison
|
194,60 mètres
|
|
Déplacement
|
Déclaré : 10 160 tonnes
Construction : 14 906 tonnes Standard : 16 974 tonnes Ordre de combat initial : 18 960 tonnes Maximal initial : 19 042 tonnes Maximal final : 20 211 tonnes |
|
Longueur
|
Flottaison : 199,50 mètres
Hors tout lancement : 207,70 mètres Hors tout finale (étrave atlantique) : 212,50 mètres |
|
Largeur
|
21,90 mètres
|
|
Hauteur franc-bord
|
12,45 mètres
|
|
Tirant d'eau
|
Construction : 6,37 mètres
Normal : 6,57 mètres Ordre de combat : 7,85 mètres avant - 7,94 mètres arrière |
|
Armement principal
|
8 x 20,3 cm (4 tourelles doubles de 248 tonnes
chacune)
Longueur tube : 58,85 calibres Munitions : 640 à 1 470 coups + 40 éclairants Cadence : ± 3 coups/minute/tube - Vo 925 m/s Portée maxi : 33 540 mètres (élévation 37°) Poids obus courant : 122 kg + 50,8 kg de charge propulsive |
|
Armement secondaire antiaérien
lourd
|
12 x 10,5 cm (6 affûts de 27 tonnes
chaque)
Longueur tube : 65,14 calibres Munitions : 4 800 à 6 200 coups + 240 éclairants Cadence : ± 15 coups/minute/tube - Vo 900 m/s Portée maxi : 17 700 mètres Plafond : 12 500 mètres à 80° d'élévation Poids moyen obus : 15 kg (cartouche complète 27,35 kg) |
|
Flak moyenne initiale
|
12 x 3,7 cm (6 affûts doubles de 2,65
tonnes chaque)
Longueur tube : 83,08 calibres Munitions : 18 000 coups Cadence : ± 40 coups/minute/tube - Vo 1 000 m/s Portée maxi : 8 500 mètres à 37,5° d'élévation Plafond : 6 800 mètres à 85° d'élévation Poids obus : 750 g (cartouche complète 2,1 kg) |
|
Flak moyenne finale
|
15 à 18 x 4 cm (15 à 18
affûts simples)
Munitions : 36 000 coups Cadence : ± 120 coups/minute/tube - Vo 850 m/s Poids obus seul : 955 g |
|
Flak légère initiale
(1942)
|
8 x 2 cm Flak 38 (8 affûts simples
de 450 kg chacun)
Longueur tube : 65 calibres Munitions : 24 000 coups Cadence : ± 120 coups/minute/tube - Vo 800 m/s Portée maxi : 4 800 mètres Plafond : 3 700 mètres Poids cartouche complète : 312 à 340 g |
|
Flak légère finale
|
28 x 2 cm Flak 38 (6 affûts
quadruples de 2 20 tonnes chaque et 2 doubles de 1 tonne
chaque
Munitions : jusqu'à 56 000 coups |
|
Tubes lance-torpilles
|
12 x 53,3 cm (4 affûts triples - 24
torpilles
|
|
Blindage
|
Ceinture : 70 à 80 mm (prolonge
arrière 40 / prolonge avant 20)
Cloison pare-torpilles : 20 mm Pont supérieur : 12 à 25 mm (30 par endroits) Pont blindé : 20 à 30 mm (40 par endroits) Blockhaus et poste de direction de tir avant : 30 à 150 mm (tunnel de liaison câblées 60) Poste de direction de tir arrière : 20 à 30 mm (tunnel de liaison câblées 12) Poste de direction de tir principal : 20 mm Coupoles de télémétrie : 14 à 20 mm Coupoles télémètres antiaériens : 17 mm Tourelles principales : 60 à 160 mm (barbettes 70 à 105/80 en général) Affûts Flak lourde : 10 à 12 mm Affûts 4 cm : 15 mm Affûts 2 cm doubles et quadruples : 10 mm lorsque dotés d'un pare-éclats |
|
Propulsion
|
12 x chaudière La Mont petits tubes
à circulation forcée et vapeur surchauffée
(70 à 78,5 bar - pression utile 59 bar -
température 450 °c
3 x turbine Germaniawerft simple réduction 3 x ligne d'arbre (axiale et coaxiales 3 x hélice tripales Ø 4,10 mètres 110 000 ch pour 32 nœuds (marche forcée 133 650 ch pour 32,8 à 33,4 nœuds Carburant : 4 250 tonnes maxi en 1944 (Diesel 47 tonnes) Autonomie : 6 100 nautiques à 15 nœuds (4 850 à 19 nœuds - 2 050 à 32 nœuds |
|
Électricité
|
4 x générateur Diesel (150 kW
chaque)
4 x turbogénérateur Diesel (460 kW chaque) 1 x turbogénérateur Diesel auxiliaire (150 kVA alternatifs) |
|
Drome
|
Variable selon époque :
2 x Kommandantenboote (vedette de commandement) de 11,25 mètres 2 x Verkehrsboote (vedette de transport) de 11,52 mètres 1 à 2 Motorjolle (vedette à moteur de liaison) de 7,7 mètres 2 x Kuttern klasse II (cotre de classe II) de 8,5 mètres 1 à 2 Jolle ohne Setzbord (yole sans fargues) de 6 mètres 1 x Dingi (dinghy en bois) de 3,85 mètres + multiples radeaux type VW 55, 56. 57 ou 58 |
|
Divers
|
Safran de barre unique
3 x ancre Hall de 6 tonnes (avant) 1 x ancre Hall de 2, 14 tonnes (ancre de détroit arrière) 1 x catapulte orientable 3 x hydravion Arado Ar 196 A1 puis A4 (hangar unique pour 2 avions, le dernier saisi sur la catapulte) 20 tonnes de carburant aviation 2 x grue |
|
Équipage
|
Initial 1 350 à 1 599 dont 51 officiers
(plus éventuels « équipages de prises »
et aspirants)
Final 1 776 à 1 800 dont 59 officiers |
