Les U-Boote




U-A (ex Batiray)

Photo : Bundersarchiv


Années de construction
1937
Sous-Marin
de type conventionnel à double coque
U-A
Nombre
1
Perdu(s)
0
Dimensions
86,65 x 6,80 x 4,07 mètres
En Surface
1128 tonnes
En plongée
1284 tonnes
Vitesse
18 nœuds en Surface
8,4 nœuds en Plongée
Autonomie.
13100 nautiques à 10 nœuds en Surface
75 nautiques à 4 nœuds en Plongée
Propulsion
2 x Diesel Burmeister & Wain de 4200 cv en Surface
2 x moteur électrique BBC GB UB721/8 combiné moteur/génératrice de 960 Kw en Plongée
Armement
4 tubes lance-torpilles de 533 mm AV
2 tubes lance-torpilles de 533 mm ARR
12 torpilles de réserve
1 canon de 105 mm
2 canons de 20 mm
Équipage
4 Officiers et 41 hommes

Série I A

U-Boot Type I A

Années de construction
1932-1935
Sous-Marins
de haute mer à double coque
U-25 et U-26
Nombre
2
Perdu(s)
2
Dimensions
72,39 x 6,21 x 4,3 mètres
Ø de la coque épaisse : 4,28 mètres
En Surface
862 tonnes
En plongée
983 tonnes
Immersion max
100 mètres
Temps pour plonger
30 secondes
Propulsion
2 x Diesel 8 cylindres MAN M8V40/46 de 2800cv en Surface
2 x moteur électrique BBC CG UB720/8 de 780 kW
2 x hélice
Gas-oil
96 tonnes
Batteries
124 (2 x 62) éléments AFA 36 MAK 740 (9260 Ah)
Vitesse maximum
17,75 nœuds en surface
8,3 nœuds en plongée
Armement
4 tubes lance-torpilles de 533mm AV
2 tubes lance-torpilles de 533mm AR
14 torpilles de réserve G7e
ou 4 torpilles + 16 mines TMA
ou 4 torpilles + 24 mines TMB
ou 4 torpilles + 10 mines TMA + 9 mines TMB
ou 28 mines TMA (maximum)
ou 42 mines TMB (maximum)
1 canon de 105mm SKC/36 de pont (150 coups)
1 canon de 20mm Flak/30 en affût anti-aérien (2000 coups)
Autonomie
7900 nautiques à 10 nœuds en Surface
78 nautiques à 4 nœuds en Plongée
Équipage
4 Officiers et 39 hommes
Notes
Ce type d'U-Boot est directement dérivé du sous-marin turc "Gur" construit en Espagne en 1932 sur un projet allemand

Série II A

dite "Pirogue"
(Einbaum)

U-Boot Type II A

Années de construction
1935
Sous-Marins
côtiers à simple coque
U-1 à U-6
Nombre
6
Perdu(s)
3
Dimensions
40,9 x 4,10 x 3,83 mètres
Ø de la coque épaisse : 4,0 mètres
En Surface
253,80 tonnes
En plongée
301,10 tonnes
Immersion max
100 mètres
Temps pour plonger
Entre 25 et 35 secondes
Propulsion
2 x Diesel 6 cylindres MWM RS 1275 de 700 cv en surface
2 x moteur électrique SSW PG VV322/36 de 300 kW en plongée
Gas-oil
11,61 tonnes
Batteries
62 éléments AFA 36/MAK/580 (7160 Ah)
Vitesse maximum
13 nœuds en surface
6,90 nœuds en plongée
Armement
3 tubes lance-torpilles de 533mm AV
6 torpilles de réserve ou 18 mines
ou 1 torpille + 8 mines TMA
ou 1 torpille + 10 mines TMB
ou 1 torpille + 4 mines TMA + 6 mines TMB
ou 12 mines TMA
ou 18 mines TMB
1 canon double de 20mm Flak (850 coups)
Autonomie
1050 nautiques à 12 nœuds en surface
2000 nautiques à 8 nœuds en surface
35 nautiques à 4 nœuds en plongée
71 nautiques à 2 nœuds en plongée
Équipage
3 Officiers et 22 hommes

Série II B

U-Boot Type II B

Années de construction
1935
Sous-Marins
côtiers à simple coque
U-7 à U-12
U-13 à U-16
U-17 à U-24
U-120 et U-121
Nombre
20
Perdu(s)
8
Dimensions
42,7 x 4,10 x 3,9 mètres
Ø de la coque épaisse : 4,0 mètres
En Surface
278,9 tonnes
En plongée
328,5 tonnes
Immersion max
100 mètres
Temps pour plonger
30 secondes
Propulsion
2 x Diesel 6 cylindres MWM RS127S de 700 cv en Surface
2 x moteur électrique SSW PG VV322/36 de 300 kW en Plongée
2 x hélice
Batteries
62 éléments 36 MAK 580 (7160 Ah) ou 62 éléments 44 MAL 570 (8380 Ah)
Gas-Oil
21,05 tonnes
Vitesse maximum
13 nœuds en surface
7 nœuds en plongée
Armement
3 tubes lance-torpilles de Ø 533mm AV
6 torpilles
ou 1 torpille + 8 mines TMA
ou 1 torpille + 10 mines TMB
ou 1 torpille + 4 mines TMA + 6 mines TMB
ou 12 mines TMA
ou 18 mines TMB
1 canon double de 20mm Flak (1000 coups)
Autonomie
1800 nautiques à 12 nœuds en surface
3900 nautiquesà 8 nœuds en surface
35 nautiques à 4 nœuds en plongée
71 nautiques à 2 nœuds en plongée
Équipage
3 Officiers et 22 hommes
Notes
Ce type d'U-Boot est dérivé du "Vesikko" construit en Finlande entre 1931 et 1933

Série II C

U-Boot Type II C

Années de construction
1934-1935
Sous-Marins
côtiers
U-56 à U-63
Nombre
8
Perdu(s)
3
Dimensions
43,9 x 4,10 x 3,8 mètres
Ø de la coque épaisse : 4,0 mètres
En Surface
291 tonnes
En plongée.
341 tonnes
Immersion max
100 mètres
Temps pour plonger
Entre 25 secondes
Propulsion
2 x Diesel 6 cylindres MWM RS127S de 700 cv en Surface
2 x moteur électrique SSW PG VV322/36 de 300kW en Plongée
Gas-Oil
22,70 tonnes
Batteries
62 éléments AFA 36/MAK/580 (7160 Ah)
Vitesse maximum
12 nœuds en surface
7 nœuds en plongée
Armement
3 tubes lance-torpilles de Ø 533mm AV
6 torpilles
ou 1 torpille + 8 mines TMA
ou 1 torpille + 10 mines TMB
ou 1 torpille + 4 mines TMA + 6 mines TMB
ou 12 mines TMA
ou 18 mines TMB
1 canon double de 20 mm Flak (1000 coups)
Autonomie
1900 nautiques à 12 nœuds en surface
4200 nautiques à 8 nœuds en surface
35 nautiques à 4 nœuds en plongée
71 nautiques à 2 nœuds en plongée
Équipage
3 Officiers et 22 hommes

gauche milieu droite

Série II D

U-Boot Type II D

Années de construction
1935
Sous-Marins
côtiers à simple coque
U-137 à U-152
Nombre
16
Perdu(s)
3
Dimensions
44,0 x 5,0 x 3,9 mètres
Ø de la coque épaisse : 4,0 mètres
En Surface
314 tonnes
En plongée
364 tonnes
Immersion max
100 mètres
Temps pour plonger
25 secondes
Propulsion
2 x Diesel 6 cylindres MWM RS127S de 700 cv en Surface
2 x moteur électrique SSW PG VV322/36 de 300 kW en Plongée
2 x hélice
Batteries
623 éléments 36 MAK 580 (7160 Ah) ou 62 éléments 44 MAL 570 (8380 Ah)
Vitesse maximum
12,7 nœuds en surface
7,4 nœuds en plongée
Gas-Oil
22,7 tonnes
Armement
3 tubes lance-torpilles de Ø 533mm AV
6 torpilles
ou 1 torpille + 8 mines TMA
ou 1 torpille + 10 mines TMB
ou 1 torpille + 4 mines TMA + 6 mines TMB
ou 12 mines TMA
ou 18 mines TMB
1 canon double de 20 mm Flak (1000 coups)
Autonomie
3200 nautiques à 12,7 nœuds en surface
56 nautiquesà 4 nœuds en plongée
Équipage
3 Officiers et 22 hommes

Série VII

U-Boot Type VII

Années de construction
1936-1937
Sous-Marins
moyens, de haute mer à simple coque
U-27 à U-32
U-33 à U-36
Chantiers de construction
U-27 à U-32 Deschimag à Brême
U-33 à U-36 à Germaniawerft à Kiel
Nombre
10
Perdu(s)
8
Dimensions
64,51 x 5,85 x 4,37 mètres
Dimensions coque épaisse
45,5 x 4,7 mètres
2 x diesel de 2320 cv
2 x moteur électrique de 750 cv (560 kW)
Gas-oil
67 tonnes
Vitesse maximum
16 nœuds en surface
8 nœuds en plongée
En surface
626 tonnes
En plongée
745 tonnes
Poids maxi en plongée
915 tonnes
Immersion
100 mètres
Immersion d'écrasement
200 mètres
Temps normal pour plonger
50 secondes
Temps pour plonger en flottabilité neutre
30 secondes
Armement
5 tubes lance-torpilles (4 d'étrave et 1 à l'arrière externe et non rechargeable) de Ø 533 mm
11 torpilles de réserve, ou 22 TMA ou 33 TMB
1 canon de 88 mm C35 L/45
1 canon de 20 mm C30
À partir de 1944 2 canons Flak de 37 mm
Autonomie
6200 nautiques en surface à 10 nœuds
73-94 nautiques en plongée à 4 nœuds
Équipage
4 Officiers et de 44 à 56 hommes
Notes
1 canot est stocké sous la plage avant, près du panneau d'embarquement des torpilles.
Il est à noter que le Type VII est souvent appelé à tort Type VII A.

gauche milieu droite


Série VII B


U-boot Type VII B


Années de construction
1936-1940
Sous-Marins
moyens, de haute mer
U-45 à U-55
U-73 à U-76
U-83 à U-87
U-99 à U-102
Chantiers de construction
U-45 à U-55, U-99 à 102 Germaniawerft à Kiel
U-73 à U-76 Vegesacker Werft à Vegesack
U-83 à U-87 Flender-Werft à Lübeck
Nombre
24
Perdu(s)
20
Dimensions
66,5 x 6,20 x 4,74 mètres
Dimensions coque épaisse
48,8 x 4,7 mètres
2 x diesel MAN M6V 40/46 de 6 cylindres en ligne développant 1160 cv à 470 tr/mn ou 2 x diesel Germaniawerft F46 de 6 cylindres en ligne de 1400 cv à 470 tr/mn
2 x moteur electrique BBC GG UB 720/8 développant 375 cv à 322 tr/mn ou 2 x AEG GU 460/8-276 développant 375 cv à 295 tr/mn
2 x hélice
En Surface
753 tonnes (soutes à gas-oil et eau comprises) à 17,9 nœuds
En plongée
857 tonnes à 8 nœuds.
1040 tonnes entièrement chargé + l'équipage
Immersion
100 mètres
Immersion d'écrasement
200 mètres
Temps normal pour plonger
30 secondes
Armement
5 tubes lance-torpilles (4 d'étrave et 1 à l'arrière) de 533 mm
14 torpilles de réserve ou 26 TMA ou 39 TMB
1 canon de 37 mm, puis de 88 mm C35 L/45
1 mitrailleuse de 20 mm C30
À partir de 1944 1 canon de 37 mm et quatre mitrailleuses doubles de 20 mm Flak
Autonomie
6500 nautiques en Surface à 12 nœuds
72 nautiques en plongée à 4 nœuds
Equipage
4 Officiers et de 40 à 56 hommes
Notes
1 canot est stocké sous la plage avant, près du panneau d'embarquement des torpilles

gauche milieu droite


Série VII C


U-boot Type VII C

Années de construction
1940 à 1943
Sous-Marins
moyens, de haute mer
Type standard pour la Bataille de l'Atlantique
654 U-boote mis en service.( La liste )
Nombre
654
Perdu(s)
492
Dimensions
66,5 x 6,2 x 4,74 mètres
Dimensions coque épaisse
50,5 x 4,7 mètres
2 x diesel Germaniawerft M6V 40/46 de 6 cylindres en ligne de 1400 cv à 470 tr/mn
2 x electrique AEG GU 460/8-276 de 375 cv à 295 tr/mn ou 2 x BBC GG UB 720/8 de 375 cv à 322 tr/mn ou 2 x Garbe Lahmeyer RP 137/c de 375 cv ou 2 x Siemens-Schuckert GU 343/38-8 de 375 cv
2 x hélice
En Surface
769 tonnes à 17 nœuds
En plongée
871 tonnes à 7,6 nœuds
Armement
Détails
4 tubes lance-torpilles de 533 mm AV
1 tube lance-torpilles ARR
14 torpilles de réserve
1 canon de 37 mm puis de 88 mm L/45 C35 de pont (220 obus de 88mm)
1 canon de 20 mm C30 en affut anti-aérien
26 mines Torpedomine A ou 39 Torpedomine B
Autonomie
6500 nautiques en Surface à 12 nœuds
80 nautiques en plongée à 4 nœuds
Equipage
4 Officiers et de 44 à 56 hommes
Notes
Le Schnorchel devient un équipement standard à partir de mi-1944.
Différents 'kiosques' du Type VII C.
Détails et plans.



Série VII C/41


Années de construction.
1941-1943
Sous-Marins
océaniques
Dimensions
67,2 x 6,2 x 4,8 mètres
Moteurs
2 x diesel de 2320 cv
2 x moteur électrique de 750 cv
2 x ligne d'arbre
Batteries
124 éléments 27 MAK 740 (6940 Ah) ou 124 éléments 27 MAK 800 (8480 Ah) ou 124 éléments 33 MAL 800 (9160 Ah)
En Surface
759 tonnes à 17 nœuds
En Plongée
860 tonnes à 7,6 nœuds
Armement
5 tubes lance-torpilles de 533 mm
6 torpilles de réserve
1 canon de 88 mm
1 canon de 20 mm
Autonomie
6500 nautiques en Surface à 12 nœuds
80 nautiques en plongée à 4 nœuds
Equipage
44 hommes


Série VII C/42

U-boot Type VII C/42

Années de construction
-
Sous-Marins
océaniques
Nombre
0
Perdu(s)
0
Dimensions
68, 7 x 6,9 x 5,1 mètres
Moteurs
2 x diesel Germaniawerft M6V 40/46 de 6 cylindres en ligne de 1400 cv à 470 tr/mn
2 x moteur électrique de 375 cv
2 x hélice
gas-oil : 159 tonnes
Batteries
(Types VIIA à VIIF) : 124 éléments 27 MAK 740 (6940 Ah) ou 124 éléments 27 MAK 800 (8480 Ah) ou 124 éléments 33 MAL 800 (9160 Ah)
En Surface
999 tonnes
En Plongée
1099 tonnes
Armement
4 tubes lance-torpilles AV
1 tube lance-torpilles ARR
16 torpilles
1 canon quadruple de 20 mm
1 canon double de 20 mm
Autonomie
10000 nautiques en Surface à 12 nœuds
80 nautiques en plongée à 4 nœuds
Equipage
45 hommes


Série VII D

U-boot Type VII D

Années de construction
1940-1942
Sous-Marins
mouilleur de mines
U-213 à U-218
Nombre
6
Perdu(s)
5
Dimensions
76,9 x 6,38 x 5,01 mètres
Dimensions coque épaisse
59,8 x 4,7 mètres
2 x Diesel
2 x moteur électrique
2 x ligne d'arbre
En Surface
965 tonnes
En plongée
1080 tonnes
Armement
5 tubes lance-torpilles de 533 mm (4 AV, 1 ARR)
12 torpilles de réserve ou
26 TMA ou 39 TMB ou 15 mines SMA de 350 kg
1 canon de 88 mm C35 L/45 avec 220 coups
2 canons de 20 mm Flak C30 (2 x 1) avec 4380 coups
1 canon de 37 mm Flak avec 1195 coups
4 canons de 20 mm C38 (2 x 2) avec 4380 coups
Autonomie
11200 nautiques à 10 nœuds en Surface
69 nautiques à 4 nœuds en Plongée
Equipage
4 Officiers et 40 hommes


Série VII F

U-boot Type IX A

Années de construction
1941-1943
Sous-Marins
de ravitaillement
U-1059 à U-1062
Nombre
4
Perdu(s)
3
Dimensions
77,63 x 7,3 x 4,91 mètres
Dimensions coque épaisse
60,4 x 4,7 mètres
2 x diesel de 2800 cv
2 x moteur électrique de 750 cv
En Surface
1084 tonnes
En Plongée
1181 tonnes
Armement
5 tubes lance-torpilles de 533 mm (4 AV, 1 ARR)
14 torpilles de réserve
Pas de possibilité d'embarquer des mines
1 canon de 37 mm avec 1195 coups
2 canons de 20 mm C38 avec 4380 coups
Autonomie
14700 nautiques à 10 nœuds en Surface
75 nautiques à 4 nœuds en Plongée
Equipage
4 Officiers et 42 hommes



Série IX A


U-boot Type IX A

Années de construction
1938-1939
Sous-Marins
océaniques
U-37 à U-44
Nombre
8
Perdu(s)
6
En Surface
1032 tonnes
En Plongée
1153 tonnes
Propulsion
2 x Diesel 9 cylindres MAN M9V40/46 de 4400 cv
2 x moteur électrique SSW GU 345/34 de 740 kW
Armement
4 tubes lance-torpilles AV de 533 mm
2 tubes lance-torpilles ARR de 533 mm
22 torpilles de réserve ou 66 mines
1 canon de 105 mm
1 canon de 37 mm Flak
1 canon de 20 mm
Gas-Oil
154 tonnes.
Autonomie
10500 nautiques en Surface à 10 nœuds
65-68 nautiques en Plongée à 4 nœuds
Equipage
4 Officiers et 44 hommes
Notes
À partir de 1943-44 le 105 mm est enlevé et de la Flak additionnelle est embarquée
A partir de 1944 : 1 canon de 37 mm et 1 canon jumelé de 20 mm sont embarqués

gauche milieu droite



Série IX B


U-boot Type IX B

Années de construction.
1938-1939
Sous-Marins
océaniques
U-64 et U-65
U-103 à U-111
U-122 à U-124
Nombre
14
Perdu(s)
11
Dimensions
76,50 x 6,76 x 4,70 mètres
Gas-Oil
123 tonnes pour 165 tonnes
En Surface
1051 tonnes
En Plongée
1178 tonnes
Propulsion
2 x Diesel 9 cylindres MAN M9V40/46 4400cv
2 x moteur électrique SSW GU345/34 de 740 kW
Armement
4 tubes lance-torpilles de 533mm AV
2 tubes lance-torpilles de 533mm ARR
22 torpilles de réserve ou 66 mines
1 canon de 105 mm (10,5 cm Sk C/32)
1 canon de 37 mm (3,7 cm Sk C/30)
1 canon de 20 mm
Autonomie
12000 nautiques en Surface à 10 nœuds
64 nautiques en plongée à 4 nœuds
Equipage
4 Officiers et 44 hommes


Série IX C


U-boot Type IX C

Années de mise en service
1941-1942
Sous-Marins
océaniques
U-66 à U-68
U-125 à U-131
U-153 à U-160
U-161 à U-166
U-171 à U-176
U-501 à U-524
( Plus de détails )
Nombre
54
Perdu(s)
48
En Surface
1120 tonnes
En Plongée
1232 tonnes
Propulsion
2 x Diesel 9 cylindres MAN M9V40/46 4400 cv
2 x moteur électrique SSW GU345/34 de 740 kW
Armement
4 tubes lance-torpilles de 533 mm AV
2 tubes lance-torpilles de 533 mm ARR
22 torpilles de réserve ou 66 mines
1 canon de 105 mm (enlevé fin 1943)
1 canon Flak de 37 mm
1 canon Flak de 20 mm
Autonomie
13450 nautiques en Surface à 10 nœuds
63 nautiques en plongée à 4 nœuds
Equipage
4 Officiers et 44 hommes
Notes
À partir de 1943-1944 le canon de 105 mm est enlevé et de la Flak additionnelle est embarquée.


Série IX C/40


U-boot Type IX C/40

Années de mise en service
1942-1944
Sous-Marins
océaniques
U-167 à U-170
U-183 à U-194
U-525 à U-550
U-801 à U-806
U-841 à U-846
U-853 à U-858
U-865 à U-870
U-877 à U-882
U-889 à U-891
U-1221 à U-1235
( Plus de détails )
Nombre
87
Perdu(s)
67
Dimensions
76,76 x 6,76 x 4,7 mètres
Propulsion
2 x Diesel 9 cylindres MAN M9V40/46 de 4400 cv
2 x moteur électrique SSW GU345/34 de 740 kW
gas-oil : 214 tonnes
Batteries
124 éléments 36 MAK 740 (5650 Ah) ou 124 éléments 44 MAL 740 (11300 Ah)
En Surface
1144 tonnes
En Plongée
1257 tonnes
Armement
4 tubes lance-torpilles de 533 mm AV
2 tubes lance-torpilles de 533 mm ARR
22 torpilles de réserve ou 66 mines
1 canon Utof de 105 mm de pont (110 obus de 10,5cm)
1 canon de 37 mm en affut anti-aérien sur plateforme arrière
1 canon de 20 mm en affut anti-aérien sur le kiosque
44 mines Torpedomine (TMA)
Autonomie
13850 nautiques en Surface à 10 nœuds
63 nautiques en plongée à 4 nœuds
Equipage
48 hommes
Notes
À partir de 1943-1944 le canon de 105 mm est enlevé et de la Flak additionnelle est embarquée.

Série IX D1

Mise en service
1942
Sous-Marins
océaniques
à long rayon d'action
U-180 & U-195
Nombre
2
Perdu(s)
1
Dimensions
87,58 x 7,5 x 5,35 mètres.
En Surface
1610 tonnes
En Plongée
1799 tonnes
Propulsion
4 x Diesel 20 cylindres Mercedes-Benz MB501 de 9000 cv (les mêmes que sur les Schnellboot) refroidis par eau
2 x Diesel 6 cylindres Germaniawerft F46 de 3200 cv
2 x moteur électrique SSW GU 345/34 de 740 kW
Armement
6 tubes lance-torpilles de 533 mm (4 AV et 2 ARR)
Nombre de torpilles : 27 inclus 11 dans caissons étanches sous le pont ou 72 mines
1 canon de 105 mm
1 canon de 37 mm
1 canon de 20 mm
Autonomie
9500 nautiques à 14 nœuds en Surface (12750 nautiques à 10 nœuds après conversion)
115 nautiques à 4 nœuds en Plongée
Equipage
4 Officiers et 51 hommes inclus un physicien
Notes
Problèmes de fumée trop important
À partir de 1943-1944, les tubes lance-torpilles sont enlevés ainsi que le 37 mm, le 20 mm. L'espace est donné à 252 tonnes de cargaison.

Série IX D1
convertit en transport

Sous-Marins
océaniques
converti en transport
U-180 & U-195
Nombre
2
Perdu(s)
1
Dimensions
87,6 x 7,5 x 5,4 mètres
En Surface
1610 tonnes
En Plongée
1799 tonnes
Propulsion
Diesel : 2 x 1400 GW
2 x moteur électrique de 500 cv
Capicité de Gas-Oil
203 tonnes
Armement
1 canon de 37 mm
2 mitrailleuses double de 20 mm
Autonomie
9900 nautiques à 12 nœuds en Surface
115 nautiques à 4 nœuds en Plongée
Equipage
57 hommes
Notes
252 tonnes de cargaison

Série IX D2


U-boot Type IX D2

Années de construction
1942-1944
Sous-Marins
océaniques
U-177 à U-179
U-181 à U-182
U-196 à U-200
U-847 à U-852
U-859 à U-864
U-871 à U-876
Nombre
26
Perdu(s)
19
Dimensions
87,58 x 7,5 x 5,35 mètres.
En Surface
1616 tonnes
En Plongée
1804 tonnes
Propulsion
2 x Diesel 9 cylindres MAN M9V40/46 de 4400cv
plus, pour la croisière 2 x Diesel 6 cylindres MWM RS34S de 1000 cv
2 x moteur électrique SSW GU345/34 de 740 kW
Gas-Oil
442 tonnes.
Armement
4 tubes lance-torpilles de 533 mm AV
2 tubes lance-torpilles de 533 mm ARR
24 torpilles de réserve ou 72 mines
1 canon de 105 mm
1 canon Flak de 37 mm
1 canon Flak de 20 mm
Autonomie
13450 nautiques en Surface à 10 nœuds
63 nautiques en plongée à 4 nœuds
Vitesse
19,2 nœuds en Surface
6,9 nœuds en Plongée
Equipage
4 à 7 Officiers et 51 à 57 hommes
Notes
À partir de 1943-1944, les tubes lance-torpilles sont enlevés ainsi que le 37 mm, le 20 mm.

Retour B.S.M. Bordeaux

gauche milieu droite

Série IX D42


Année de mise en service
1945
Sous-Marins
océaniques
à très long rayon d'action
U-883
U-884 Détruit pendant sa construction
U-885 à U-888 Contrat annulé le 22 Juillet 1944
U-895 à U-900 Contrat annulé le 06 Novembre 1943
U-1531 à U-1542 Contrat annulé le 06 Novembre 1943
Nombre
1
Perdu(s)
1
Dimensions
87,58 x 7,5 x 5,35 mètres.
En Surface
1616 tonnes
En Plongée
1804 tonnes
Propulsion
2 x Diesel 9 cylindres MAN M9V40/46 de 4400cv
plus, pour la croisière 2 x Diesel 6 cylindres MWM RS34S de 1000 cv
2 x moteur électriqueSSW GU345/34 de 740 kW
Capacité de Gas-Oil
442 tonnes
Armement
6 tubes lance-torpilles de 533 mm (4 AV, 2 ARR)
24 torpilles de réserve ou 72 mines
1 canon de 37 mm
4 canons de 20 mm
Autonomie
31000 nautiques en Surface à 10 nœuds
57 nautiques en plongée à 4 nœuds
Vitesse
19,2 nœuds en Surface
6,9 nœuds en Plongée
Equipage
7 Officiers et 57 hommes

Série X B


U-boot Type X B

Années de construction
1941-1944
Sous-Marins
croiseur mouilleur de mines
(Ballasts blindés)
U-116 à U-119
U-219 à U-220
U-233 à U-234
Nombre
8
Perdu(s)
6
Dimensions
89,8 x 9,2 x 4,71 mètres.
En Surface
1763 tonnes
En Plongée
2177 tonnes
Propulsion
2 x Diesel 9 cylindres Germaniawerft F46 a 9 pu de 4200 cv
2 x moteur électrique AEG GU720/8-287 de 800 kW
2 x hélice
Batteries
248 éléments 33 MAL 800 (18220 Ah)
Armement
2 Tubes lance-torpilles de 533 mm
11 torpilles de réserve
1 canon Utof de 105 mm L/45 de pont (200 obus de 105mm)
l canon Flak de 37 mm en affut anti-aérien sur la plateforme arrière
plus tard 1 canon de 37 mm Flak et 4 canons de 20 mm Flak sur le kiosque
66 mines Schachmine A (SMA)
Détails des munitions
Autonomie
18450 nautiques en Surface à 10 nœuds
93 nautiques en Plongée à 4 nœuds
Equipage
5 Officiers et 47 hommes


gauche milieu droite

Série XI


U-Boot Type XVII-B

Années de construction prévues
1937-1938
Sous-Marin océanique
à très long rayon d'action
U-112 à U-115 Contrat annulé en Mai 1940
Nombre
0
Perdu(s)
0
Dimensions
115 x 9,5 x 6,2 mètres
En Surface
3140 tonnes à 23 nœuds
En Plongée
3930 tonnes à 7 nœuds
Propulsion
8 x Diesel 12 cylindres MRM RS12 V26/34 de 2000 cv
Capacité de Gas-Oil
500 tonnes
Armement
6 tubes lance-torpilles (4 AV, 2 ARR)
Nombre de torpilles : 12
2 canons jumelés de 127 mm
2 canons de 37 mm
2 canons de 20 mm
1 avion Arado 231
Autonomie
15800 nautiques en Surface à 12 nœuds
50 nautiques en Plongée à 4 nœuds
Equipage
110 hommes
Notes
U-Boot d'artillerie

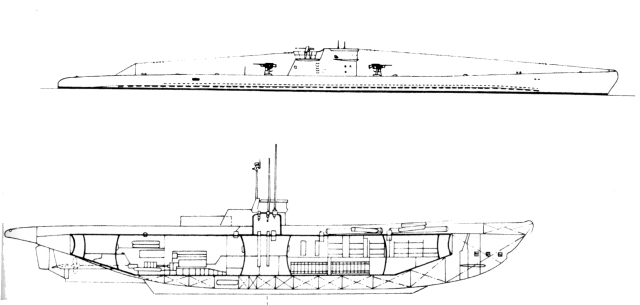

Série XIV

"MILCHKÜHE" (Vache à lait)


U-boot Type XIV

Années de construction
1941-1943
Sous-Marins
pétroliers océaniques
U-459 à U-464
U-487 à U-490
( Plus de détails )
Nombre
13 Lancés 10 en Service
Perdu(s)
10
Dimensions
67,10 x 9,35 x 6,51 mètres.
En Surface
1688 tonnes
En Plongée
1932 tonnes
Propulsion
2 x Diesel 6 cylindres Germaniawerft F46 de 3200 cv
2 x moteur électrique SSW GU343-8 de 560kW
Batteries
124 éléments 28 MAL 1000 (1200 Ah)
Armement
pas de tubes lance-torpilles
2 canons Flak de 37 mm (1 sur le pont avant et l'autre sur le pont arrière)
1 canon Flak de 20 mm en affut anti-aérien sur le kiosque
14 torpilles et 432 tonnes de mazout pour le ravitaillement des U-Boote
Autonomie
12350 nautiques en Surface à 10 nœuds
55 nautiques à 4 nœuds
Vitesse
14,9 nœuds en Surface
6,2 nœuds en Plongée
Equipage
6 Officiers et 47 hommes dont un médecin




Série XVII B


U-boot Type XIV

Mise en service
1944-1945
Sous-Marins côtiers
avec turbine Walter
U-1405 à 1407
U-1408 & U-1409 Construction abandonnée le 03 Mars 1945
U-1410 à U-1416 Contrat annulé le 22 Juillet 1944
Nombre
3
Perdu(s)
3
Dimensions
41,45 x 4,5 x 4,3 mètres.
En Surface
312 tonnes
En Plongée
337 tonnes
Vitesse
8,8 nœuds en Surface
5,5 nœuds ou 25 nœuds en Plongée suivant le système de propulsion choisi
Propulsion
1 x Diesel 8 cylindres Deutz SAA 8M517 de 230 cv
1 x turbine Walter de 2500 cv
1 x moteur électrique AEG-Maschine AWT98 de 55 kW
Batteries
62 éléments 26 MAL 570 (3240 Ah)
Capacité de Gas-Oil
20 tonnes
55 tonnes de H²O²
Armement
2 tubes lance-torpilles de 533 mm AV (longueur de 5 mètres)
4 torpilles de réserve
Autonomie
3000 nautiques en Surface à 8 nœuds
150 nautiques en Plongée à 20 nœuds
Equipage
3 Officiers et 16 hommes

Série XVII G


Sous-marin côtier
U-1081 à U-1092
Contrat suspendu le 06 Novembre 1943
Contrat annulé le 22 Juillet 1944
Nombre
0.
Perdu(s)
0.
Dimensions
39,5 x 3,4 x 4,7 mètres.
En Surface
314 tonnes à 21,5 nœuds
En Plongée
345 tonnes à 8,5 nœuds
Propulsion
Diesel : 1 x 210 Deutz
1 x 2500 Walter
Electrique : 1 x 77 cv
Capacité de Gas-Oil
19 tonnes
45 tonnes de H²O²
Armement
2 tubes lance-torpilles AV
4 torpilles de réserve
Autonomie
3000 nautiques en Surface à 8 nœuds
114 nautiques en Plongée à 20 nœuds
Equipage
19

Série XVII K


Sous-marin expérimental
Propulsion à cycle fermé
U-798
Nombre
1.
Perdu(s)
0.
Dimensions
40,7 x 3,4 x 4,9 mètres.
En Surface
301 tonnes à 14 nœuds
En Plongée
340 tonnes à 16,2 nœuds
Propulsion
Diesel : 1 x 1500 cv
Electrique : 1 x 68 cv
Capacité de Gas-Oil
23 tonnes
9,2 tonnes de O²
Armement
-
Autonomie
2400 nautiques en Surface à 12 nœuds
120 nautiques en Plongée à 16 nœuds
Equipage
18


Série XVIII


Années de construction.
1942-1943
Sous-marin océanique avec Turbine Walter
U-796 & U-797
Contrat suspendu le 27 Mars 1944
Nombre
2
Perdu(s)
0
Dimensions
71,5 x 6,2 x 6,4 mètres
En Surface
1485 tonnes à 18,5 nœuds
En Plongée
1652 tonnes à 24 nœuds
Propulsion
2 x Diesel 12 cylindres MWM RS12 V26/349 de 2000 cv
Turbine Walter : 2 x 7500 cv
Electrique : 1 x 198 cv
Capacité de Gas-Oil
124 tonnes
204 tonnes de H² O²
Armement
6 tubes lance-torpilles à l'AV
23 torpilles
2 canons de 30 mm
Autonomie
5200 nautiques en Surface à 12 nœuds
250 nautiques en Plongée à 20 nœuds
Equipage
52


Série XX


Années de construction.
1943
Sous-marin océanique de transport
U-1601 à U-1615
U-1701 à U-1715
Constructions toutes abandonnées
Nombre
27.
Perdu(s)
0.
Dimensions
77,1 x 9,2 x 6,6 mètres.
En Surface
2708 tonnes à 12,5 nœuds
En Plongée
2962 tonnes à 5,8 nœuds
Propulsion
Diesel : 2 x 1400 cv
Electrique : 1 x 375 cv
Capacité de Gas-Oil
471 tonnes
Armement
1 canon de 37 mm
2 mitrailleuses de 20 mm
Autonomie
13100 nautiques en Surface à 12 nœuds
49 nautiques en Plongée à 4 nœuds
Equipage
58


Série XXI


U-Boot Type XXI


Années de construction
1943
Mise en service
1944-1945
Sous-marin océanique
U-2501 à U-2762
U-3001 à U-3295
U-3501 à U-3695
Nombre
Passés commandes : 828
Complets : 118 ( 119 selon une autre source )
En construction : 33
Constructions non commencées : 13
Contrats retardés : 248
Décommandés ou abandonnés : 416
Perdu(s)
Dimensions
76,7 x 8 x 6,32 mètres.
En Surface
1621 tonnes
En Plongée
1819 tonnes
Vitesse
15,6 nœuds en Surface
17,2 nœuds en Plongée
Propulsion
2 x Diesel 6 cylindres MAN M6V40/46KBB de 4000 cv
2 x moteur électrique SSW GU365/30 de 4100 kW
2 x moteur électrique SSW GV232/28 de 166 kW
Batteries
372 éléments 44 MAL 730 (33900 Ah)
Capacité de Gas-Oil
250 tonnes
Armement
6 tubes lance-torpilles de 533 mm
23 torpilles en réserve et 12 mines TMC
2 x canons jumelés de 20 mm anti-aérien en deux tourelles à l'avant et à l'arrière du kiosque
Autonomie
11150 nautiques en Surface à 12 nœuds
285 nautiques en Plongée à 6 nœuds
Équipage
5 Officiers et 52 hommes
Notes


Série XXII


U-Boot Type XXII


Années de construction.
1943
Sous-marin côtier
U-1153 & U-1154
Nombre
U-1153 Annulation annoncée le 30 Septembre 1943
U-1154 : Contrat annulé le 06 Novembre 1943
Perdu(s)
-
Dimensions
27,1 x 3 x 4,2 mètres.
En Surface
155 tonnes à 7 nœuds
En Plongée
20,1 nœuds
Propulsion
1 x Diesel 12 cylindres Deutz R12 V26/340
1 x turbine Walter de 1850 cv
Electrique : 1 x 77
Capacité de Gas-Oil
12 tonnes + 30 tonnes de H2O2
Armement
2 tubes lance-torpilles AV
1 tube lance-torpilles ARR 3 torpilles en réserve
Autonomie
1150 nautiques en Surface à 6,5 nœuds
96 nautiques en Plongée à 20 nœuds
Equipage
12


Série XXIII


U-Boot Type XXII


Années de construction
1943
Mise en service
1944-1945
Sous-marin côtier
U-2321 à U-2460
U-4701 à U-4891
Nombre
Ordonnés : 378
Complétement terminés : 62
En construction : 6
Constructions non commencées : 5
Contrats retardés : 47
Décommandés ou abandonnés : 258
Perdu(s)
Dimensions
34,68 x 3,02 x 3,66 mètres.
En Surface
234 tonnes
En Plongée
258 tonnes
Vitesse
9,7 nœuds en Surface
12,5 nœuds en Plongée
Propulsion
1 x Diesel 6 cylindres MWM RS134S de 575 cv
1 x moteur électrique AEG GU4463-8 de 427 kW
1 x moteur électrique BBC CCR188 de 25,8 kW
Batteries
62 éléments 2x21 MAL 740 (5400 Ah)
Capacité de Gas-Oil
18 tonnes
Armement
2 tubes lance-torpilles de 533 mm AV
2 torpilles en réserve
Autonomie
4450 nautiques en Surface à 6 nœuds
2600 nautiques en Surface à 8 nœuds
63 nautiques en Plongée à 4 nœuds
Equipage
2 Officiers et 12 hommes
Notes

Série XXVI W


U-Boot Type XXVI


Sous-Marins
Sous-marin Walter
Nombre
U-4501 à U-4600
En Surface
842 tonnes
En Plongée
926 tonnes
Longueur
56,2 mètres
Largeur
5,4 mètres
Hauteur
5,9 mètres
Propulsion
1 x 580 MWM
1 x 265 MAN (génératrice)
1 x 7500 Walter
1 x moteur électrique de 536 cv cv
1 x moteur électrique 71 S
Gas-Oil
65 tonnes + 97 tonnes H2O2
Vitesse en Surface
11 nœuds
Vitesse en Plongée
24 nœuds
Autonomie en Surface
7300 nautiques à 10 nœuds
Autonomie en Plongée
158 nautiques à 24 nœuds
Armement
4 Tubes lance-torpilles à l'AV
6 Tubes lance-torpilles de côté
10 torpilles de réserve
Equipage
35
Notes
-


* Un mille nautique
1852 mètres
* Un nœud
Un mille nautique par heure



* Il est à noter que des U-Boote participèrent au transport de combattants ou de courrier entre Mars et Avril 1945.
        Type II-C :    U-56, U-57 U-58 et U-59
        Type VII-C : U-721, U-778, U-903, U-924, U-999, U-1007, U-1101, U-1171, U-1197, U-1205 et U-1304
        Type XXI :    U-2518, U-2533, U-3010, U-3025, U-3514 et U-3517


gauche milieu

Homepage
